CONSEJO - ¿Como capturar de forma facil y sencilla tus diagramas unifilares?

Mensaje  Luis Alberto Santana el Lun Jul 19, 2010 7:43 pm

Si alguna vez te has preguntado ¿Como capturar de forma facil y sencilla tus diagramas unifilares? te paso este tip.

Aprende a utilizar atributos, los atributos son campos de caracteres perfectamente identificados que pueden ser creados por el usuario y estos se añaden facilmente a un block. cuando insertas dicho block en tu dibujo tienes la opcion de modificar sus atributos.

Diseñe un block con atributos para diagramas unifilares el cual consiste en el dibujo de la primera linea de circuitos de un cuadro de cargas, es decir el primer ITM con su linea de alimentacion unida al nucleo y la linea de alimentacion a la carga.

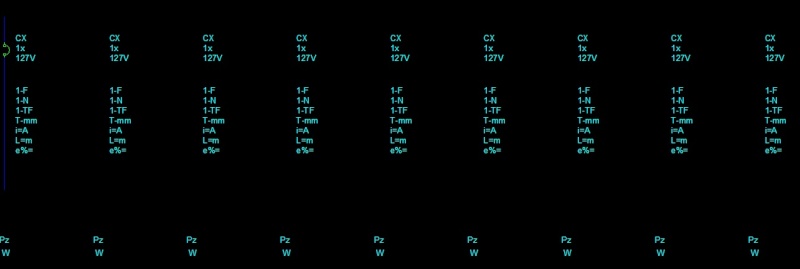

Posterior mente agregue el atributo CX (Numero de circuito) y copie 9 veces en sentido horizontal (a la distancia a la que deseaba poner el siguiente circuito) luego el tributo 1x (interruptor termomagnetico) y lo copie de igual manera, ludgo 127V (voltaje del circuito), luego 1-F (cables de fase), 1-N (cables de neutro), 1-TF (Cable tierra fisica), i=A (corriente), L= (longitud), e% (caida de tensión), Pz (piezas instaladas), W (carga del circuito)

a la hora de insertar me pide los datos del diagrama por cada renglon del cuadro de cargas, es decir primero capturo los numeros de circuitos, luego los interruptores luego los voltajes, etc. los circuitos que queden sobrando se deja espacio en blanco y listo.

si dominas algo de atributos se te hara sencillo. cualquier duda sera respondida.
avatar
Luis Alberto Santana
Admin

Mensajes : 40
Fecha de inscripción : 17/07/2010
Edad : 31
Localización : La Paz, B.C.S., México

Ver perfil de usuario http://www.cimeibcs.org

Volver arriba Ir abajo

Buena estrategia para optimizar el tiempo

Mensaje  Victor Ramirez M. el Mar Jul 20, 2010 1:43 am

Si es cierto lo que dices, es mejor tener un formato "predeterminado" por asi decirlo (un esqueleto con textos en bloque, en pocas palabras) para realizar diagramas unifilares, oye Luis Alberto como comentario te digo que he visto mucho diagramas en forma horizontal de varios proyectos y creo que en cascada (que es el formato que utilizamos a menudo) es mejor...cuestion de enfoques, no sabes si la PEC te restringue en este aspecto? Cool
avatar
Victor Ramirez M.
Admin

Mensajes : 26
Fecha de inscripción : 19/07/2010
Edad : 34
Localización : La Paz, B.C.S., México

Ver perfil de usuario
